Van chặn lửa EI

Van chặn lửa EI được lắp đặt trên hệ thống phân phối khí, hút khói, sử dụng để ngăn khói và chống lan truyền cháy kết hợp với ống gió EI. Kết cấu van giống như van gió thông thường, tuy nhiên sản phẩm van chặn lửa phù hợp theo QC06 của Bộ Xây Dựng và tiêu chuẩn thủ nghiệm ISO 10294.

• Van chặn lửa vận hành bằng động cơ điện tự động với Van MFD (Motorized fire damper).
• Van chặn lửa lò so kéo và cầu chì nhiệt với Van FD (Fire damper)

E (Integrity) là mức giới hạn mà tại đó kết cấu chất liệu vẫn được duy trì hoàn hảo mà không bị đứt gãy, đổ ngã … mà không xét đến khả năng truyền nhiệt của vật liệu. Giới hạn này thường được xác định để ứng dụng trong các giải pháp chống cháy như sản xuất vách ngăn, tường, hệ thống thông gió …

I (Thermal Insulation) là giới hạn mà vật liệu giữ được khả năng cách nhiệt ổn định. Kết cấu chính của chất liệu không bị phá hoại bởi tác dụng nhiệt. Xác định giới hạn này để ứng dụng cho những giải pháp chống cháy, đảm bảo khi có đám cháy xảy ra, các vật liệu được giữ nguyên vẹn, đám cháy không thể lan rộng, nhiệt độ ở các bề mặt các vật liệu được đảm bảo.

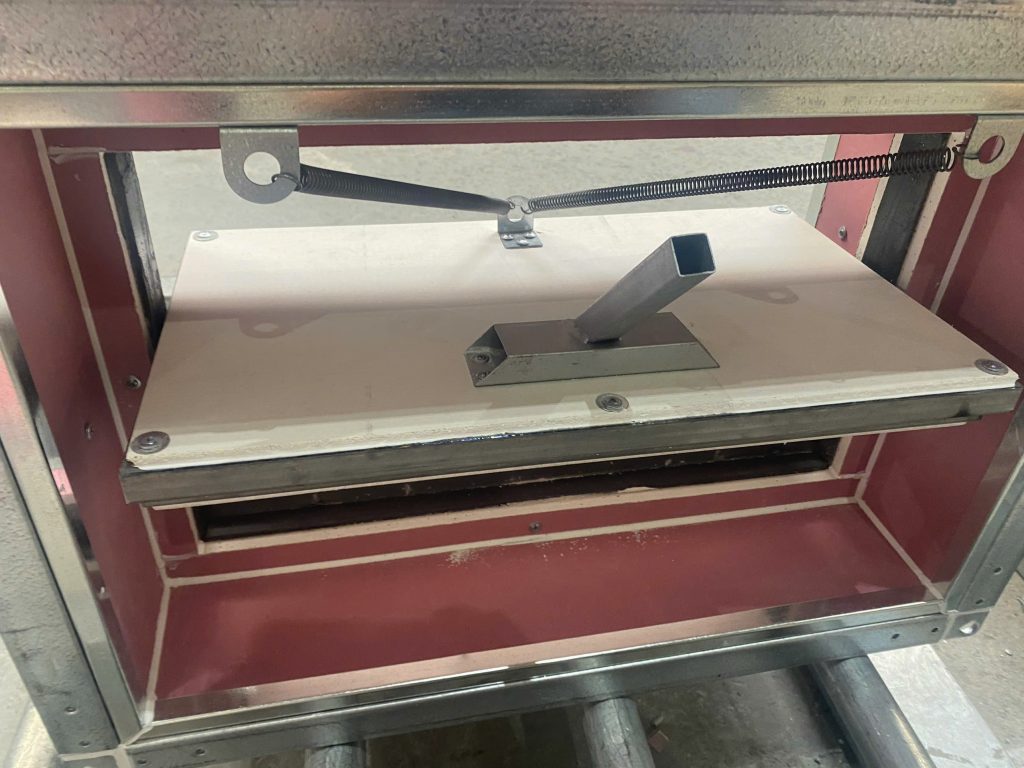

Van chặn lửa EI cầu chì FD

Giới thiệu:

• Van dập lửa được dùng trên hệ thống ống gió trong những trường hợp yêu cầu phòng chống cháy nổ, lan tràn ngọn lửa sang những khu vực khác.
• Sử dụng cầu chì nhiệt Elsie (xuất xứ Mỹ) dập lửa nóng chảy ở nhiệt độ 74ºC. Để thực hiện đóng ngắt, khi xảy ra cháy cầu chì nóng chảy cánh van sẽ đóng lại và giữ chặt lò xo kéo ngăn lửa, ngăn khói lan sang khu vực khác.

Cấu tạo:

• Thân van gồm các lớp: trong cùng là lớp thạch cao chống cháy dày 12,5mm, được bắt vít tự khoan cố định 30mm, tiếp theo là lớp tôn mạ kẽm dày 1,5mm, ngoài cùng thân van được bọc lớp cách nhiệt dày 15,9mm; các khe góc lòng thân van được làm kín bằng keo silicon chống cháy. Mặt bích lắp ráp của van được thiết kế dạng bích TDC.

Hệ thống cánh van gồm 01 cánh, dày 51±1mm. Ở giữa là 01 lớp tôn mạ kẽm dày 1,15mm; tiếp theo mỗi bên hàn 01 khung thép hộp mạ kẽm 20x20x1,4mm; ở giữa khung thép hộp bố trí 03 thanh thép hộp tăng cứng 20x20x1,4mm chia hệ khung thành 04 ô bằng nhau, bên trong các ô là tấm thạch cao dày 15,9mm, ngời cùng cácnh van được phủ 01 lớp MgO dày 5mm, khối lượng thể tích 850kg/m³. Phần cánh van và khung cánh hoạt động đóng mở bằng trực xoay ø10mm. Sử dụng mỡ chịu nhiệt để tạo độ trơn trong quá trình hoạt động của cánh van.

Van chặn lửa EI động cơ MFD

Giới thiệu:

• Van chặn lửa ei được dùng trên hệ thống ống gió trong những trường hợp yêu cầu phòng chống cháy nổ, lan tràn ngọn lửa sang những khu vực khác.
• Sử dụng cơ cấu đóng mở bằng động cơ điện, kích hoạt bằng tín hiệu từ tử điều khiển

Cấu tạo:

• Thân van chặn lửa ei gồm các lớp: trong cùng là lớp thạch cao chống cháy dày 12,5mm, được bắt vít tự khoan cố định 30mm, tiếp theo là lớp tôn mạ kẽm dày 1,5mm, ngoài cùng thân van được bọc lớp cách nhiệt dày 15,9mm; các khe góc lòng thân van được làm kín bằng keo silicon chống cháy. Mặt bích lắp ráp của van được thiết kế dạng bích TDC.
• Hệ thống cánh van chặn lửa ei gồm 01 cánh, dày 51±1mm. Ở giữa là 01 lớp tôn mạ kẽm dày 1,15mm; tiếp theo mỗi bên hàn 01 khung thép hộp mạ kẽm 20x20x1,4mm; ở giữa khung thép hộp bố trí 03 thanh thép hộp tăng cứng 20x20x1,4mm chia hệ khung thành 04 ô bằng nhau, bên trong các ô là tấm thạch cao dày 15,9mm, ngời cùng cácnh van được phủ 01 lớp MgO dày 5mm, khối lượng thể tích 850kg/m³. Phần cánh van và khung cánh hoạt động đóng mở bằng trực xoay ø10mm. Sử dụng mỡ chịu nhiệt để tạo độ trơn trong quá trình hoạt động của cánh van
• Phần động cơ van sử dụng động cơ có điện áp 230V hoặc 24V được lắp vào trụ van, sử dụng hộp tôn mạ kẽm dày 0,58mm bọc xung quanh bảo vệ động cơ ( động cơ được gắn trên thân van), nằm chính giữa theo chiều dài thân van và được che phủ bởi vật liệu chèn bít lỗ mở sau khi hoàn thành
• Hiện tại có các loại động cơ sau chúng tôi đã đốt đạt tiêu chuẩn EI30 đến EI120: Động cơ KLB, Động cơ Belimo, Động cơ Feco, ….

Vị trí lắp đặt van chặn lửa EI

• Van chặn lửa ngăn chặn sự lan rộng cửa lửa bên trong hệ thống ống gió xuyên qua các bức tường và sàn. Thường sẽ được lắp đặt nay trên đầu đường thổi vào không gian yêu cầu và cuối đường hồi cũng trong không gian đó. Van sẽ giúp ngăn chặn lửa lan truyền qua cá hệ thống thông gió khác trong cùng tòa nhà khi có hỏa hoạn xảy ra bất ngờ
• Công việc chính của van là ngăn chặn sự gia tăng khói và khôi phục cấp độ chống cháy của bức tường bị xuyên thủng.

Để được báo giá van chặn lửa EI, quý khách vui lòng liên hệ Nicestar theo địa chỉ dưới đây để được tư vấn nhanh chóng.
