Ống gió EI Nicestar được chế tạo từ vật liệu cao cấp, ứng dụng công nghệ hiện đại với thiết kế tối ưu. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe về chất lượng, mang đến hiệu quả cao trong quá trình sử dụng.
Đặc điểm cấu tạo của sản phẩm
Ống gió EI thường được cấu tạo từ nhiều lớp vật liệu khác nhau, mỗi lớp đều đóng vai trò quan trọng trong việc phát huy tính năng chống cháy của sản phẩm. Thông tin cấu tạo chi tiết:
– Lớp trong cùng: Tôn mạ kẽm Z08, độ dày 0.75mm. Lớp này tạo thành bề mặt tiếp xúc với luồng khí bên trong ống, đảm bảo độ khít để tránh thất thoát khí.

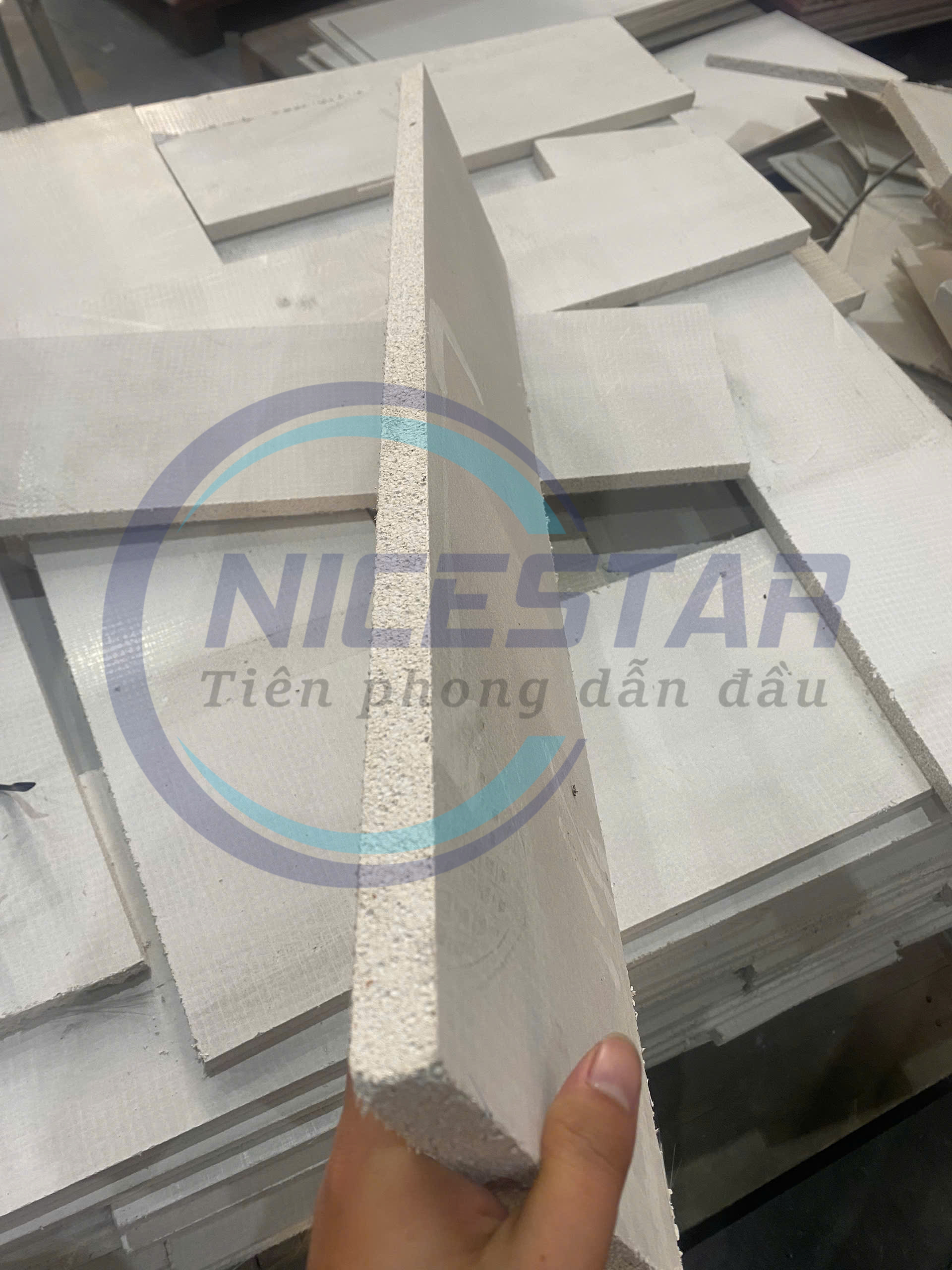

– Lớp chống cháy, cách nhiệt: Sử dụng tấm chống cháy SMD bọc bên ngoài lớp tôn. Nó có chức năng cách nhiệt chống cháy, ngăn cản nhiệt truyền từ bên ngoài vào phía trong ống, duy trì độ ổn định của cấu trúc ống ở điều kiện nhiệt độ cao..
Mẫu thử nghiệm
Mẫu thử nghiệm là hệ ống gió hút khói bọc tấm SMD đồng nhất. Kích thước ống gió 2200 x 800mm, chất liệu tôn mạ kẽm có độ dày 0.75mm. Bao gồm 6 đoạn ống:
– 4 đoạn ống kích thước trong lòng 2200x800x1120mm, 1 đoạn ống thẳng kích thước 2200x800x1110mm, 1 đầu nối quạt hút đường kính 370 và 1 đoạn ống thẳng 2200x800x1110mm bịt 1 đầu.
– Tại vị trí đoạn ống đầu tiên nằm trong lòng lò thử nghiệm bố trí 2 lỗ mở ở 2 mặt bên kích thước 650×800.
– Tại vị trí đoạn ống cuối cùng nằm ngoài lò thử nghiệm được bịt kín và bố trí lỗ mở kích thước D370 (ống tròn)/L300mm.
– Mỗi đoạn ống bố trí 9 thanh ty ren tăng cứng đường kính M10.
– Phần ống gió nằm trên lò thử nghiệm được treo đỡ tại 5 vị trí. Mỗi vị trí treo mẫu gồm 2 thanh ren đường kính 10mm và 1 thanh đỡ ngang bằng thép tiết diện L50x50x3 có chiều dài 2200mm.
– Các đoạn ống ghép nối với nhau thông qua các bulong M8, kẹp bích TDC.
Tấm SMD thông dụng:
Tấm SMD 45
Tấm SMD 60
Tấm SMD 120
Nếu quý khách cần được tư vấn và đặt mua ống gió EI sử dụng tấm SMD, xin vui lòng liên hệ đến Nicestar theo số: 093.620.3355.
